Pórtico Rolante e Semipórtico Rolante: o que são, tipos, especificações técnicas, normas e como escolher a solução ideal para sua indústria

Pórtico Rolante e Semipórtico Rolante: o que são, tipos, especificações técnicas, normas e como escolher a solução ideal para sua indústria

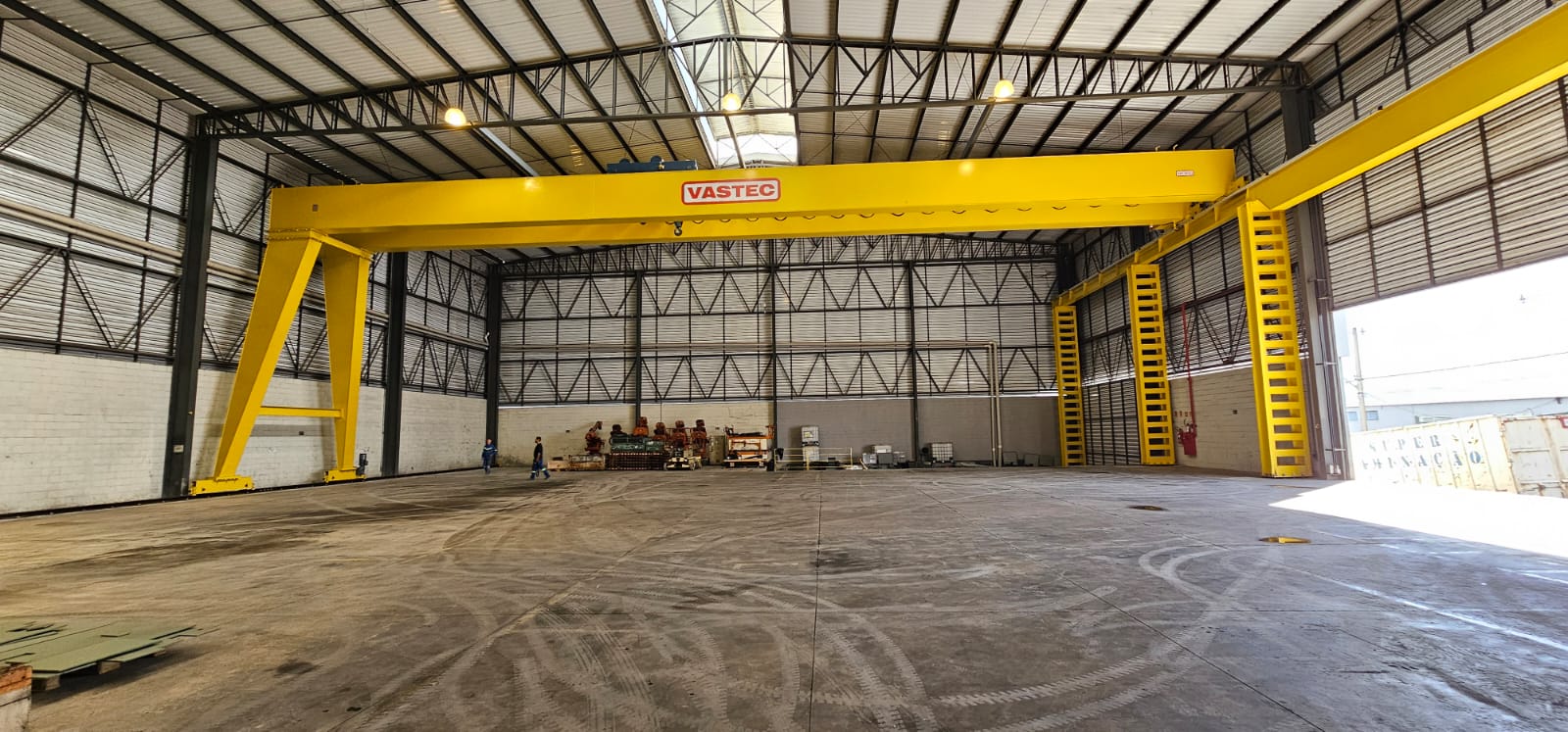

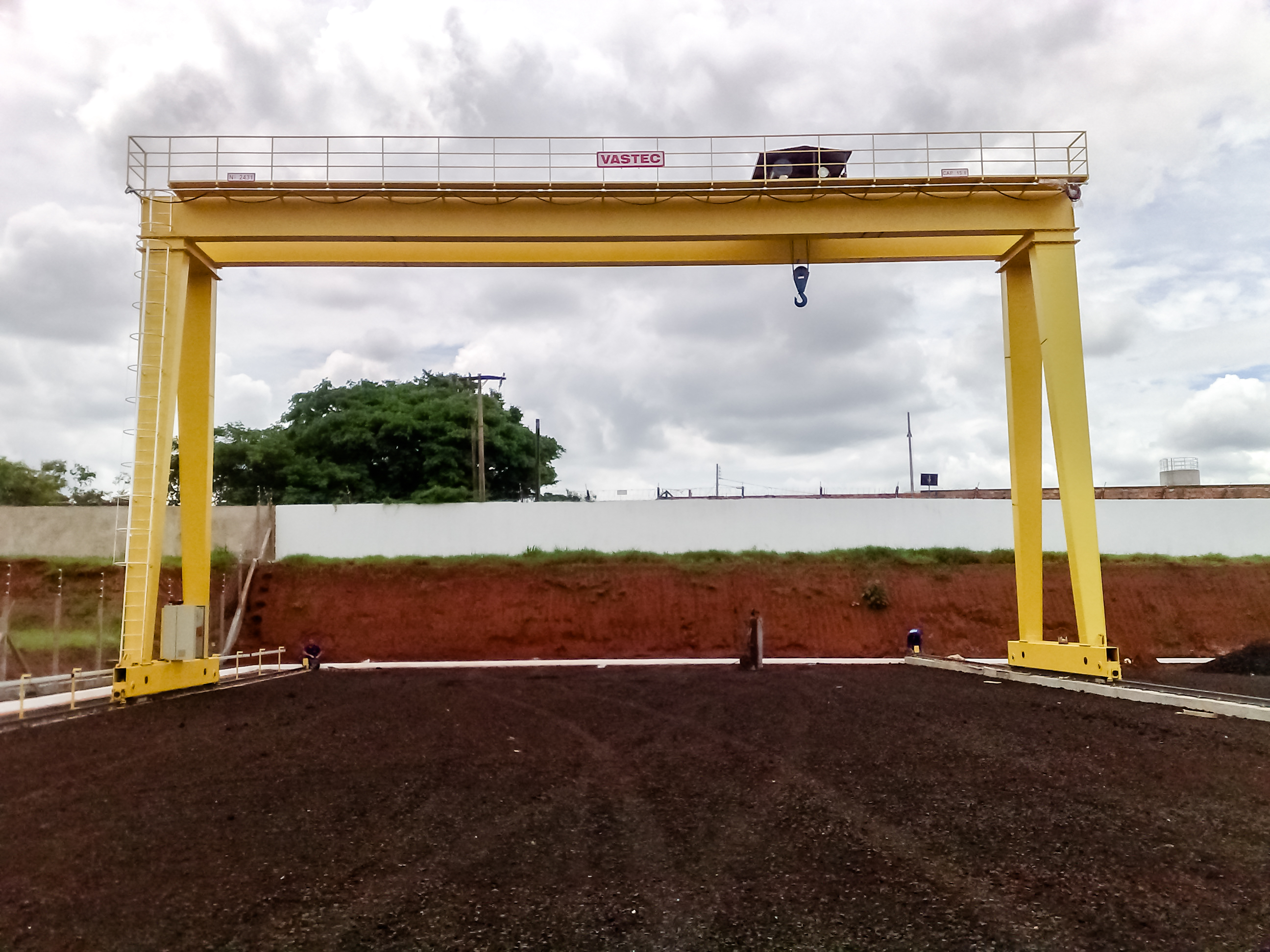

Pórtico rolante é um equipamento de elevação e movimentação de cargas que se sustenta de forma autônoma sobre trilhos fixados em vigas de concreto no piso, sem depender da estrutura da edificação para seu apoio. Essa independência estrutural o torna a solução indicada para operações a céu aberto — em pátios e áreas de estocagem — e para ambientes internos em que a estrutura do galpão não oferece suporte adequado para pontes rolantes convencionais. O semipórtico rolante é uma configuração híbrida: uma de suas cabeceiras se apoia em um console da estrutura do galpão, enquanto a outra se desloca sobre trilho fixado no piso, otimizando o aproveitamento do espaço em áreas com apoio lateral disponível em apenas um lado. Ambas as configurações — pórtico e semipórtico rolante — são fabricadas pela Vastec desde 1970, com mais de 3.000 equipamentos entregues e mais de 1.200 clientes ativos em todo o Brasil.

Pórtico rolante é um equipamento de elevação e movimentação de cargas que se sustenta de forma autônoma sobre trilhos fixados em vigas de concreto no piso, sem depender da estrutura da edificação para seu apoio. Essa independência estrutural o torna a solução indicada para operações a céu aberto — em pátios e áreas de estocagem — e para ambientes internos em que a estrutura do galpão não oferece suporte adequado para pontes rolantes convencionais. O semipórtico rolante é uma configuração híbrida: uma de suas cabeceiras se apoia em um console da estrutura do galpão, enquanto a outra se desloca sobre trilho fixado no piso, otimizando o aproveitamento do espaço em áreas com apoio lateral disponível em apenas um lado. Ambas as configurações — pórtico e semipórtico rolante — são fabricadas pela Vastec desde 1970, com mais de 3.000 equipamentos entregues e mais de 1.200 clientes ativos em todo o Brasil.

Princípio de funcionamento

O pórtico rolante opera por meio de três movimentos independentes: elevação vertical da carga pela talha elétrica acoplada à viga principal, translação longitudinal da talha ao longo da viga e translação transversal do pórtico ao longo dos trilhos de rodadura fixados no piso. As pernas e cabeceiras são projetadas para resistir aos esforços mais rigorosos de operação, incluindo as condições adversas de uso a céu aberto. O semipórtico rolante opera pelo mesmo princípio, com a diferença de que uma cabeceira percorre um trilho superior fixado à estrutura do galpão, eliminando a necessidade de trilho no piso em um dos lados.

Componentes principais

Os principais componentes estruturais, mecânicos e elétricos do pórtico rolante e do semipórtico rolante Vastec são:

• Viga principal — viga simples ou viga dupla, conforme a capacidade nominal e o vão do projeto

• Pernas e cabeceiras — projetadas para resistir aos esforços mais rigorosos de operação, incluindo uso a céu aberto

• Trilhos de rodadura — fixados em vigas de concreto no piso (pórtico) ou em console estrutural do galpão (semipórtico)

• Talha elétrica de cabo de aço — unidade principal de elevação

• Motoredutores e redutores — acionamento dos movimentos de elevação e translação

• Motores — para elevação, translação da ponte e translação do carro

• Inversores de frequência — para movimentos suaves e controlados

• Painel elétrico — com dispositivos de proteção integrados conforme NR-10 e NR-12

• Controle remoto — operação segura à distância

• Relé de monitoramento de fase — proteção contínua do sistema elétrico

• Resistor de frenagem — dissipação controlada de energia nos movimentos de desaceleração

• Rolamentos — componentes de alta durabilidade nos sistemas de translação

• Tomadas industriais — alimentação elétrica segura conforme norma

• Acoplamentos e chaves limites — controle e proteção dos movimentos mecânicos

• Célula de carga — monitoramento da carga aplicada ao equipamento

Configurações e especificações técnicas

O pórtico rolante é totalmente autossustentado, apoiado sobre dois trilhos fixados no piso por vigas de concreto. É indicado para operações a céu aberto em pátios industriais, áreas de estocagem e logística de grandes cargas, bem como para ambientes internos sem estrutura de sustentação adequada para pontes rolantes convencionais. O semipórtico rolante é uma configuração híbrida: uma cabeceira se apoia em console fixado à estrutura do galpão, enquanto a outra se desloca sobre trilho no piso. É a solução eficiente para áreas onde apenas uma lateral da planta oferece apoio estrutural, otimizando o aproveitamento do espaço disponível.

Grau de proteção IP54

Todos os pórticos rolantes e semipórticos rolantes Vastec são fornecidos com grau de proteção IP54 nos componentes elétricos — proteção contra partículas sólidas com diâmetro superior a 1 mm e contra respingos de água em qualquer direção. Esse grau de proteção é essencial para equipamentos operando a céu aberto ou em ambientes industriais com presença de poeira, umidade ou respingos, garantindo a integridade e a continuidade operacional dos sistemas elétricos ao longo de toda a vida útil do equipamento.

Dispositivos de segurança NR-10 e NR-12

Todos os pórticos rolantes e semipórticos rolantes Vastec são fornecidos em conformidade com as Normas Regulamentadoras NR-10 e NR-12, incorporando os seguintes dispositivos de segurança:

• Canaletas, calhas e tubulação — para proteção e organização do cabeamento elétrico

• Dispositivos de proteção — disjuntores e contatores integrados ao painel elétrico

• Chave seccionadora — isolamento seguro do circuito elétrico para intervenções de manutenção

• Adesivos de segurança — sinalização visual obrigatória conforme norma

• Sinalizador audiovisual — alerta sonoro e luminoso durante operação do equipamento

• Chave fim de curso redundante na elevação — dupla proteção contra sobrecurso vertical da talha

• Chave fim de curso para translação do pórtico — limitação de deslocamento longitudinal

• Chave fim de curso para translação do carro — limitação de deslocamento transversal

• Relé de monitoramento de fase — desligamento automático em caso de perda ou inversão de fase

• Monitoramento de falhas — identificação rápida de anomalias operacionais

• Limitador de carga — proteção contra sobrecarga acima da capacidade nominal do equipamento

Grupos de trabalho disponíveis

Os pórticos rolantes e semipórticos rolantes Vastec são fabricados conforme os principais grupos de trabalho da norma FEM 9511, garantindo que o dimensionamento estrutural e mecânico seja adequado à demanda operativa real da aplicação:

A escolha correta do grupo de trabalho é determinante para a integridade estrutural, a vida útil da talha e a segurança operacional a longo prazo. A equipe técnica Vastec realiza esse dimensionamento junto ao cliente durante a fase de definição do projeto.

Normas técnicas aplicáveis

Todos os pórticos rolantes e semipórticos rolantes Vastec são projetados, fabricados e comissionados em plena conformidade com as seguintes normas técnicas:

• NR-11 — Norma Regulamentadora de Transporte, Movimentação, Armazenagem e Manuseio de Materiais

• NR-12 — Norma Regulamentadora de Segurança no Trabalho em Máquinas e Equipamentos

• NR-10 — Norma Regulamentadora de Segurança em Instalações e Serviços em Eletricidade

• ABNT NBR 8400 — Cálculo de aparelhos de elevação e movimentação de cargas

• FEM 9511 — Norma europeia para classificação e dimensionamento de talhas

• DIN 120 Grupo I — Norma alemã para dimensionamento de estruturas metálicas

O cumprimento dessas normas não é um requisito mínimo — é a base de engenharia a partir da qual a Vastec fabrica equipamentos projetados para superar sua vida útil nominal.

Diferenciais tecnológicos Vastec

Os pórticos rolantes e semipórticos rolantes Vastec incorporam tecnologia selecionada para maximizar a disponibilidade operacional, a segurança do operador e o custo total de propriedade:

• Grau de proteção IP54 — proteção dos componentes elétricos contra poeira e respingos, essencial para operação a céu aberto e em ambientes industriais adversos

• Pernas e cabeceiras de alta resistência — projetadas para suportar os esforços mais rigorosos, incluindo cargas dinâmicas de uso intenso a céu aberto

• Inversores de frequência — perfis de aceleração e desaceleração controlados que minimizam cargas dinâmicas sobre a estrutura e prolongam a vida útil da talha

• Resistores de frenagem — dissipação controlada de energia nos movimentos de desaceleração, protegendo os componentes elétricos e mecânicos

• Célula de carga integrada — monitoramento contínuo da carga aplicada ao equipamento

• Controle remoto — operação segura à distância, reduzindo a exposição do operador às zonas de risco

• Limitador de carga — proteção ativa contra sobrecarga em todas as condições operacionais

• Peças comerciais de alta disponibilidade — facilidade de manutenção e reposição no mercado nacional

Suporte pós-venda Vastec

O relacionamento da Vastec com o cliente não termina na entrega do equipamento. A Vastec oferece suporte pós-venda completo para garantir a longevidade e o desempenho contínuo do seu pórtico rolante ou semipórtico rolante:

• Equipe de assistência técnica nacional — atendimento em todo o território brasileiro

• Venda de peças de reposição — componentes originais disponíveis nacionalmente

• Manutenção preventiva e corretiva — programas estruturados para maximizar a disponibilidade operacional

Setores de aplicação

Os pórticos rolantes e semipórticos rolantes Vastec são aplicados em uma ampla variedade de setores industriais, especialmente em operações a céu aberto ou em plantas sem estrutura de sustentação para pontes rolantes convencionais:

• Indústria metal-mecânica e siderúrgica

• Mineração e beneficiamento de minerais

• Papel e celulose

• Setor automotivo e estamparia

• Pátios de expedição e logística de grandes cargas

• Indústria plástica

• Canteiros de obras e instalações temporárias

Perguntas frequentes sobre pórtico rolante e semipórtico rolante

Por que escolher a Vastec para o seu pórtico rolante ou semipórtico rolante?

A Vastec é uma indústria nacional com operação contínua em movimentação de cargas industriais desde 1970. Com mais de 3.000 equipamentos fabricados e mais de 1.200 clientes em todos os estados do Brasil — incluindo indústrias dos setores siderúrgico, automotivo, de mineração e papel e celulose — a Vastec entrega não apenas equipamentos, mas soluções completas: projeto técnico, fabricação sob medida, supervisão de montagem, garantia contratual e suporte pós-venda com assistência técnica nacional.

Cada pórtico rolante e semipórtico rolante Vastec é dimensionado por engenheiros especializados, fabricado com componentes de alta qualidade e grau de proteção IP54, e entregue em plena conformidade com todas as normas técnicas vigentes. Quando você escolhe a Vastec, escolhe um parceiro que conhece sua operação e responde por ela.
