Ponte rolante é o equipamento de movimentação de cargas mais utilizado em ambientes industriais no Brasil e no mundo. Presente em galpões de manufatura, siderúrgicas, mineradoras, estaleiros, plantas petroquímicas e centros de distribuição, a ponte rolante permite mover cargas com precisão, segurança e eficiência em três dimensões — substituindo empilhadeiras em áreas de difícil acesso e eliminando o risco de esforço físico repetitivo dos operadores. A Vastec Equipamentos Industriais fabrica pontes rolantes sob medida desde 1970, com mais de 3.000 equipamentos entregues e mais de 1.200 clientes ativos em todo o Brasil.

O que é uma ponte rolante

Ponte rolante é um equipamento de movimentação de cargas composto por uma viga principal — chamada de ponte — que se desloca longitudinalmente sobre trilhos fixados à estrutura da planta, e por uma talha elétrica que percorre a viga transversalmente e realiza a elevação da carga. Esse conjunto permite movimentar cargas em três dimensões dentro de toda a área de cobertura do equipamento.

Diferente de uma empilhadeira, que ocupa espaço no piso e depende de corredores livres, a ponte rolante opera aérea — sem interferir com o fluxo de pessoas e veículos no nível do piso. Isso torna o equipamento indispensável em plantas com alta densidade de máquinas, peças pesadas e ciclos contínuos de movimentação.

Como funciona uma ponte rolante

O funcionamento da ponte rolante é baseado em três movimentos combinados e controlados pelo operador:

• Movimento longitudinal (longo): a ponte se desloca ao longo dos trilhos do caminho de rolamento, cobrindo todo o comprimento do galpão

• Movimento transversal (curto): a talha elétrica se desloca ao longo da viga principal, cobrindo o vão entre os trilhos

• Movimento vertical (elevação): a talha elétrica eleva ou abaixa a carga por meio de cabo de aço e gancho

O operador controla os três movimentos por meio de botoeira pendente ou controle remoto por radiofrequência, posicionando a carga com precisão em qualquer ponto dentro da área coberta pelo equipamento. Inversores de frequência garantem partida e parada suaves, reduzindo o desgaste mecânico e o impacto sobre a carga.

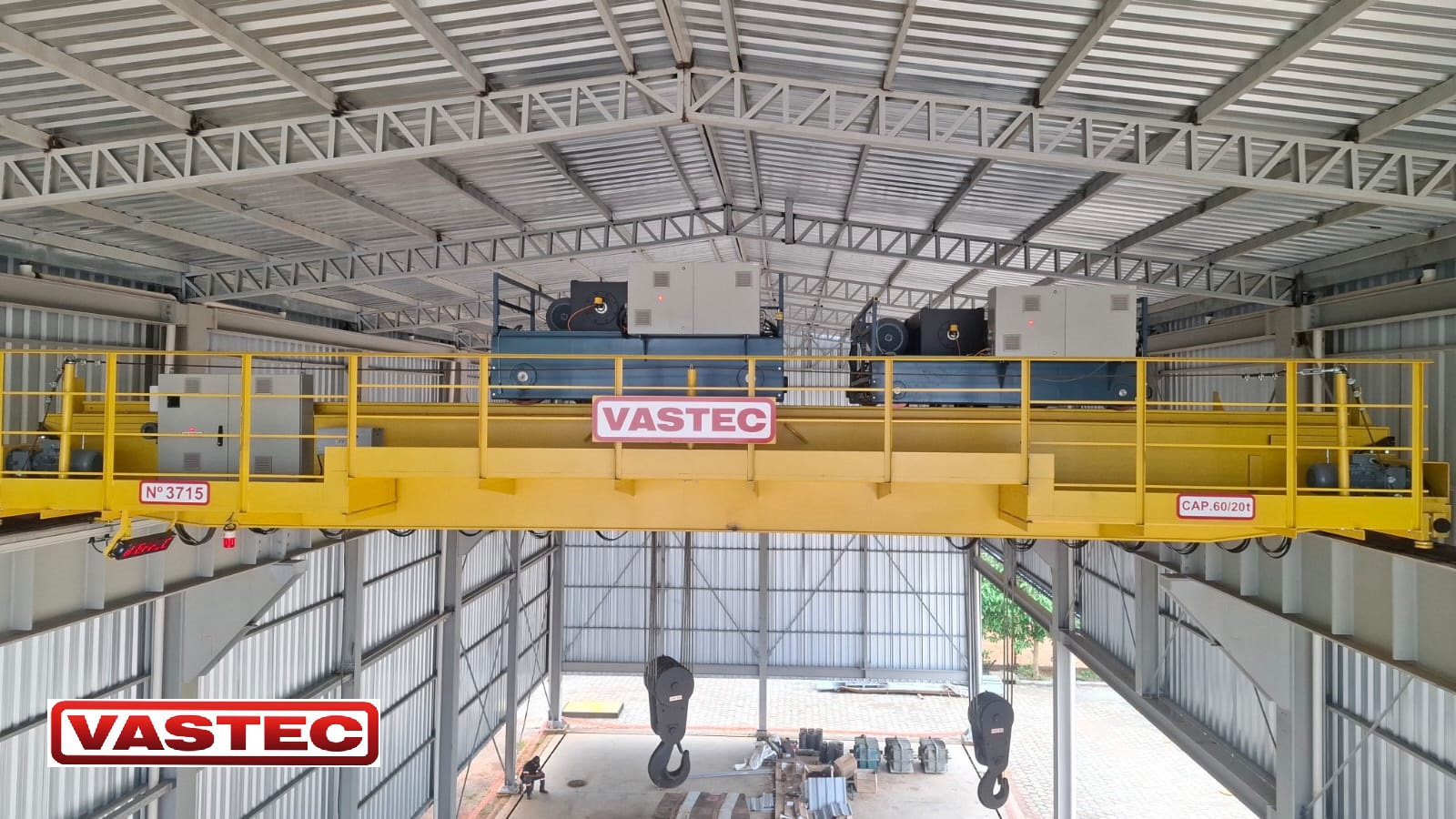

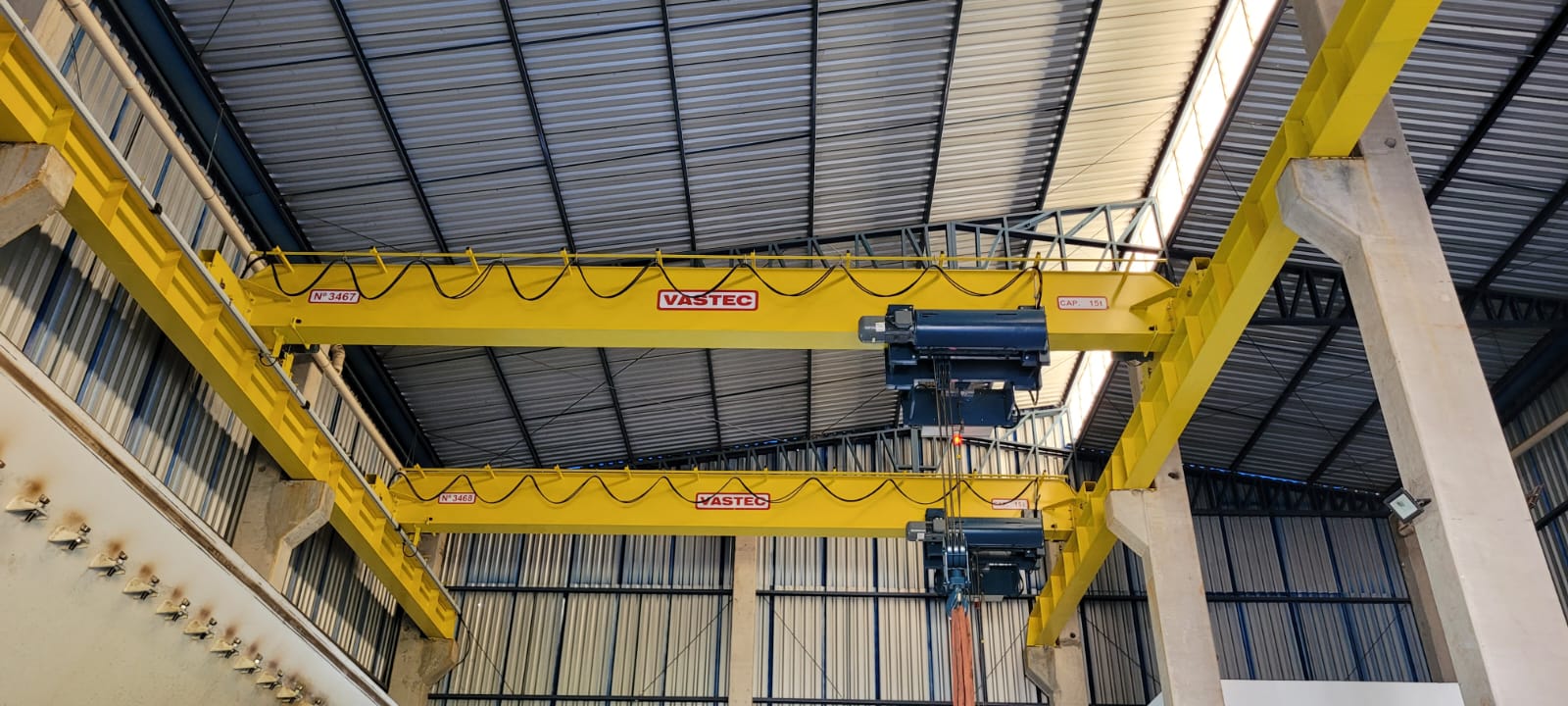

Tipos de ponte rolante

A Vastec fabrica três configurações de ponte rolante, dimensionadas conforme a capacidade nominal, o vão, a altura de elevação e o grupo de trabalho exigido pela operação:

Componentes principais de uma ponte rolante

• Viga principal (ponte): viga I laminada, PEM (Perfil Estrutural Modular) ou viga caixão com soldagem automatizada

• Cabeceiras (testeiras): estruturas laterais que conectam a viga principal às rodas de translação

• Rodas de translação: rodas de aço que percorrem os trilhos do caminho de rolamento

• Talha elétrica: mecanismo de elevação com motor, redutor, tambor, cabo de aço e gancho

• Motores de translação: motores elétricos com redutor para movimentos longitudinal e transversal

• Freios eletromagnéticos: retenção da carga e desaceleração controlada

• Limitadores de curso: chaves de fim de curso para proteção dos limites de deslocamento

• Painel elétrico: contatores, disjuntores, inversor de frequência e relé de monitoramento de fase

• Botoeira pendente ou radio controle: interface de operação para o operador

Grupos de trabalho — classificação FEM 9511

A norma FEM 9511 classifica pontes rolantes conforme a intensidade de uso, determinando o dimensionamento dos componentes e a vida útil esperada do equipamento:

Normas técnicas aplicáveis à ponte rolante

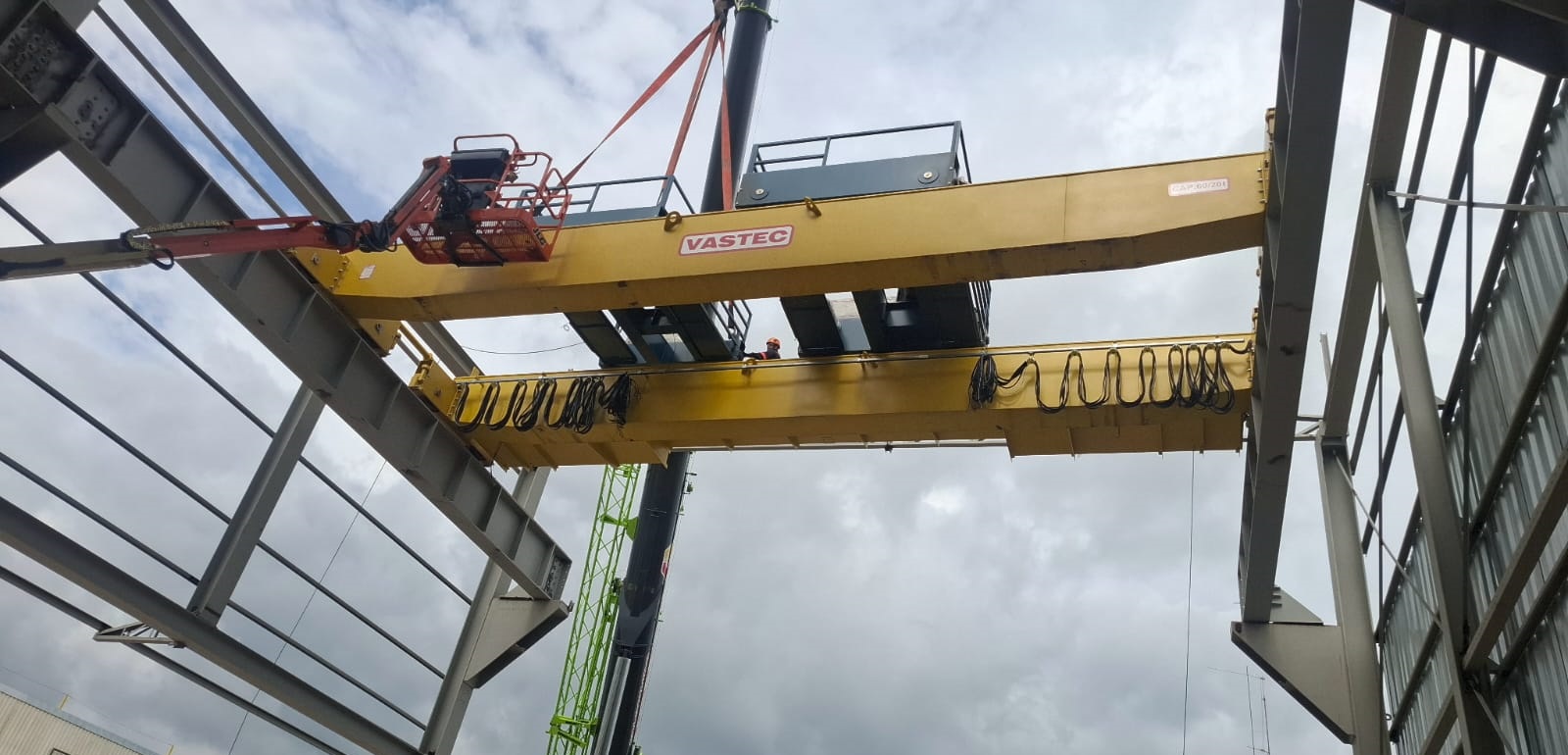

• NR-11 — Transporte, Movimentação, Armazenagem e Manuseio de Materiais: regula operação, manutenção e qualificação de operadores

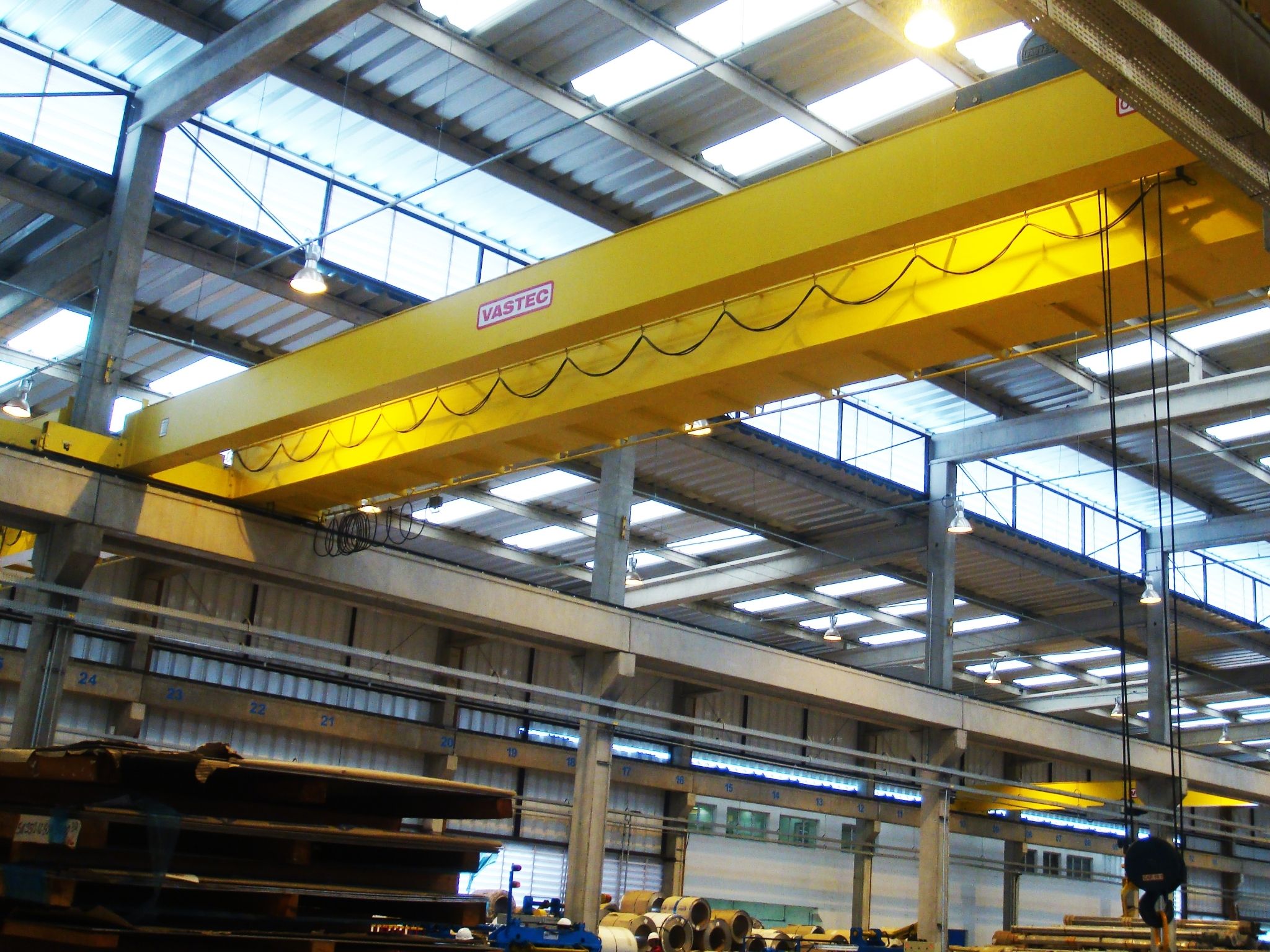

• NR-12 — Segurança no Trabalho em Máquinas e Equipamentos: exige dispositivos de segurança verificados periodicamente e manutenção documentada

• ABNT NBR 8400 — Cálculo de aparelhos de elevação e movimentação de cargas: norma brasileira de dimensionamento estrutural

• FEM 9511 — Norma europeia de classificação por grupos de trabalho (1Bm/M3 a 5m/M8)

• DIN 120 Grupo I — Dimensionamento de estruturas metálicas soldadas

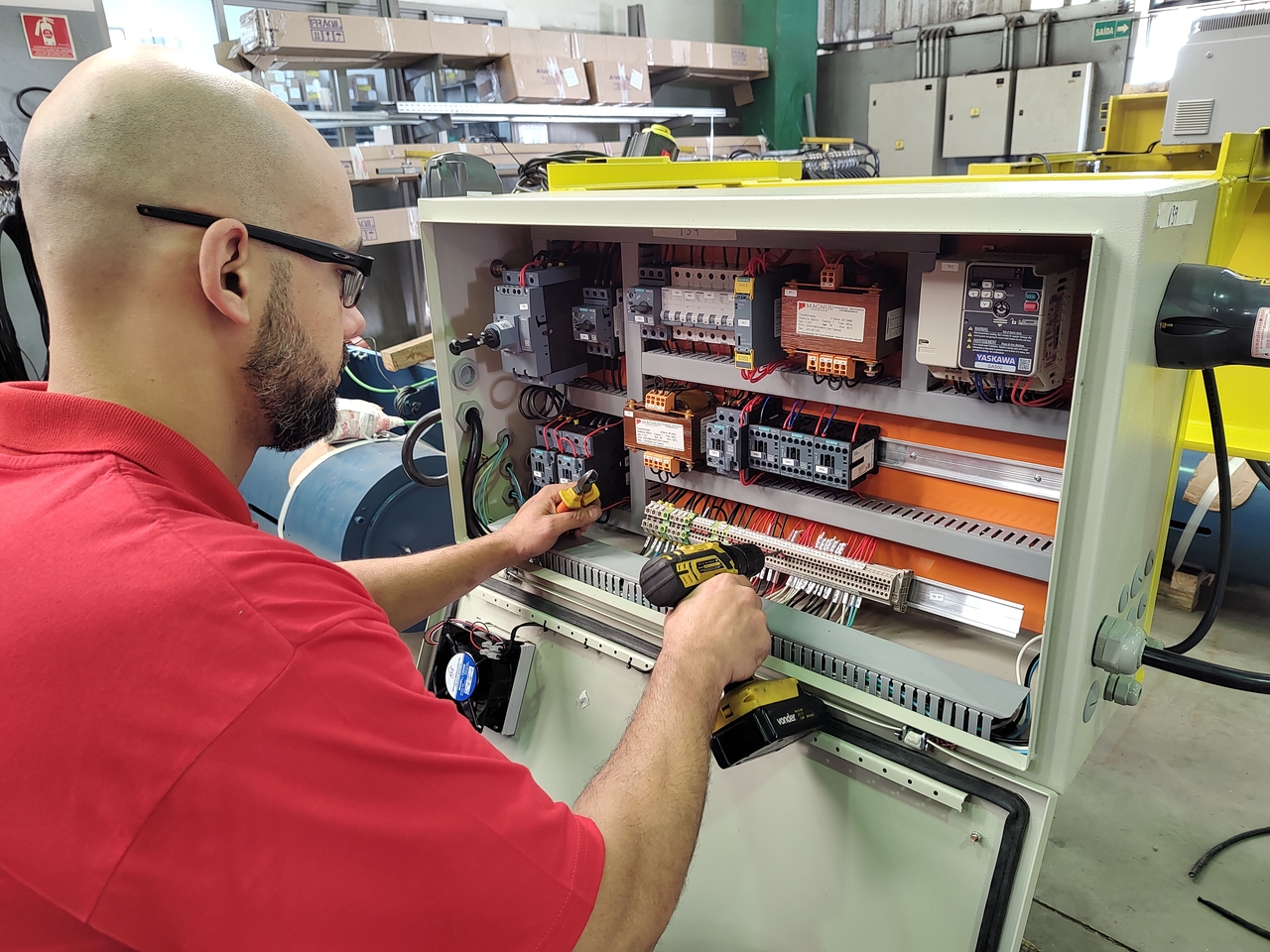

• NR-10 — Segurança em Instalações e Serviços em Eletricidade: aplicável ao painel elétrico e às instalações de alimentação do equipamento

Como escolher a ponte rolante ideal

A escolha correta de uma ponte rolante depende de cinco informações técnicas fundamentais:

A equipe de engenharia Vastec realiza o dimensionamento completo do equipamento a partir dessas informações, entregando a proposta técnico-comercial com memorial de cálculo, especificação de materiais e prazo de fabricação.

Setores de aplicação

• Indústria siderúrgica e metal-mecânica

• Mineração e beneficiamento de minérios

• Papel e celulose

• Setor automotivo e estamparia

• Petroquímica e refinarias

• Estaleiros e construção naval

• Centros de distribuição e logística

• Indústria alimentícia e farmacêutica

• Geração de energia (usinas hidrelétricas e termelétricas)

Perguntas frequentes sobre ponte rolante

Por que escolher a Vastec para sua ponte rolante?

Desde 1970, a Vastec Equipamentos Industriais projeta, fabrica e presta assistência técnica em pontes rolantes para os principais setores industriais do Brasil. Cada equipamento é dimensionado por engenheiros especializados, fabricado com materiais certificados e entregue em conformidade com a NR-11, NR-12, ABNT NBR 8400 e FEM 9511.

A Vastec oferece solução completa: projeto, fabricação, transporte, instalação, treinamento de operadores e suporte técnico pós-venda — com contratos de manutenção preventiva e peças de reposição originais disponíveis em estoque nacional. Quando você escolhe a Vastec, escolhe um parceiro que conhece sua operação e responde por ela.
