Ponte Rolante 15 Toneladas: O Que É, Modelos, Normas e Como Especificar a Sua

O Que É uma Ponte Rolante 15 Toneladas?

A ponte rolante 15 toneladas é um equipamento de movimentação de cargas que percorre trilhos fixados na estrutura do galpão — ao longo do comprimento da nave — enquanto a talha elétrica se desloca transversalmente sobre a viga, cobrindo toda a área sob a ponte. Com capacidade nominal de 15 t, este é o modelo mais robusto da categoria viga simples e o ponto de entrada da viga dupla na faixa de cargas médias.

A escolha entre ponte rolante 15 toneladas viga simples e viga dupla depende do regime de trabalho, do vão livre do galpão e da intensidade de uso definida pelo grupo FEM 9511. A Vastec fabrica ambos os modelos desde 1970, com mais de 3.000 equipamentos de movimentação entregues para mais de 1.200 clientes no Brasil.

Modelos de Ponte Rolante 15 Toneladas Vastec

A Vastec oferece a ponte rolante 15 toneladas em dois modelos estruturais, cada um projetado para atender a exigências distintas de vão, regime de trabalho e altura livre de galpão.

VIGA SIMPLES

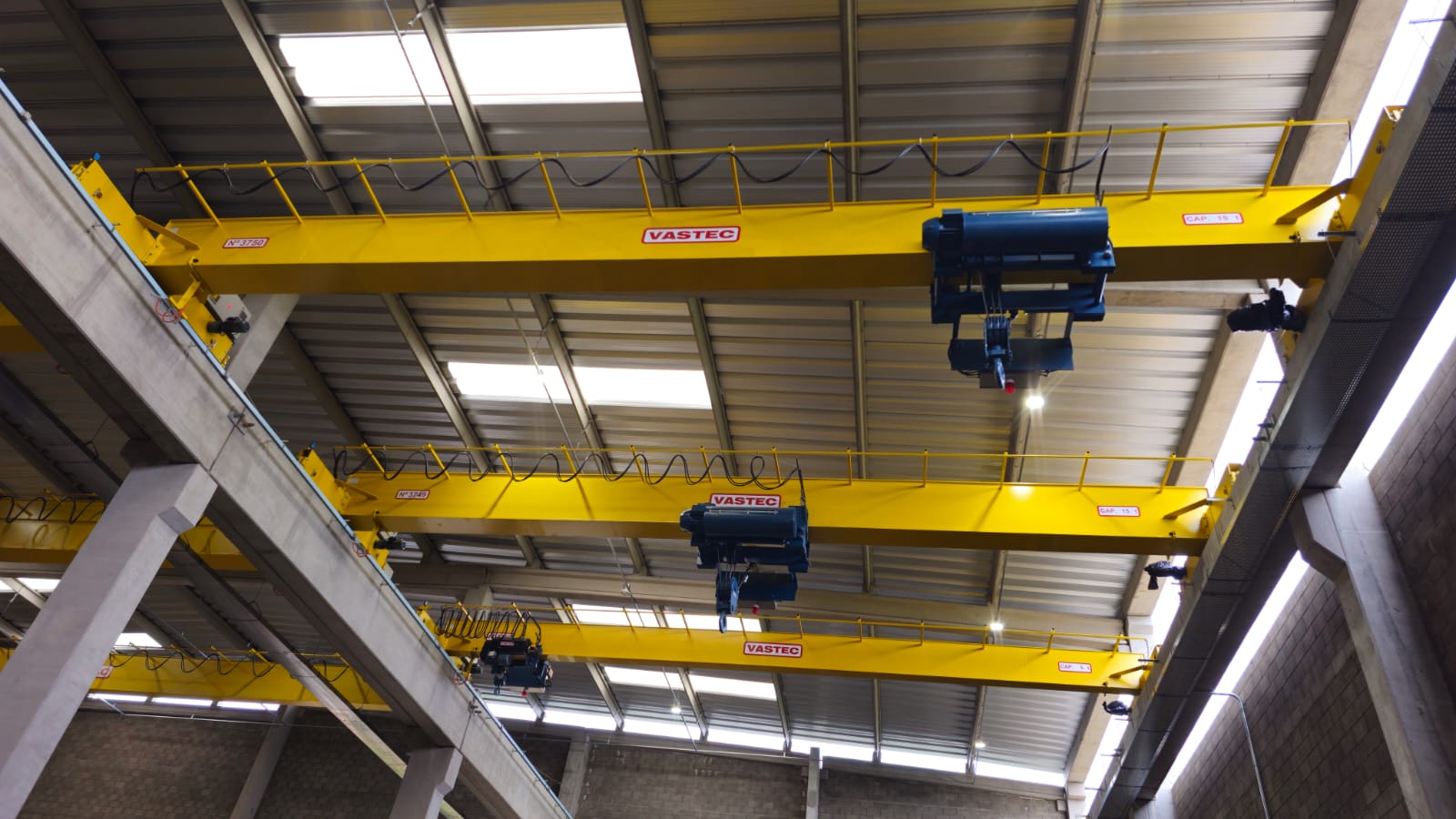

Ponte Rolante 15 t — Viga Simples

Capacidade: 1 a 15 toneladas

Vão: 5 a 35 metros

Estrutura: Viga caixão de fabricação própria com soldagem automatizada

Translação: Motoredutor independente em cada cabeceira — elimina desgaste centralizado do eixo

Talha: Translada pendurada sob a viga, maximizando o aproveitamento vertical do galpão

Controle: Inversores de frequência e relé de monitoramento de fase

Grupos FEM: 1Bm/M3 a 5m/M8

Indicação: Galpões com altura livre limitada; regimes de uso leve a intenso

VIGA DUPLA

Ponte Rolante 15 t — Viga Dupla

Capacidade: 5 a 100 toneladas

Vão: 5 a 35 metros

Estrutura: Duas vigas principais paralelas; projeto em ferramentas CAD com cálculo estrutural dedicado

Translação: Talha translada sobre trilhos fixados acima das vigas principais; cabeceiras parafusadas com sistema de roletes-guia que elimina contato entre frisos das rodas e os trilhos

Controle: Inversores de frequência e relé de monitoramento de fase

Grupos FEM: 1Bm/M3 a 5m/M8

Indicação: Vãos longos, regimes intensos (M5 a M8) e operações que exigem maior rigidez estrutural

Ponte Rolante 15 Toneladas: Viga Simples × Viga Dupla

A tabela abaixo resume os principais critérios técnicos para ajudar na escolha do modelo de ponte rolante 15 toneladas mais adequado para cada aplicação.

Grupos FEM 9511 para a Ponte Rolante 15 Toneladas

A norma europeia FEM 9511 classifica a ponte rolante 15 toneladas em grupos de utilização conforme o número de ciclos de carga ao longo da vida útil e a proporção de cargas máximas por ciclo. A classificação correta é obrigatória para garantir que o equipamento seja dimensionado para o regime real de trabalho da planta — um equipamento subdimensionado compromete a segurança e a vida útil; um superdimensionado gera custo desnecessário.

Normas Aplicáveis à Ponte Rolante 15 Toneladas

A especificação, instalação, operação e manutenção de uma ponte rolante 15 toneladas no Brasil exigem conformidade com diversas normas técnicas e regulamentadoras. O atendimento a essas normas é obrigatório para a aprovação da instalação, validade das inspeções periódicas e segurança dos operadores.

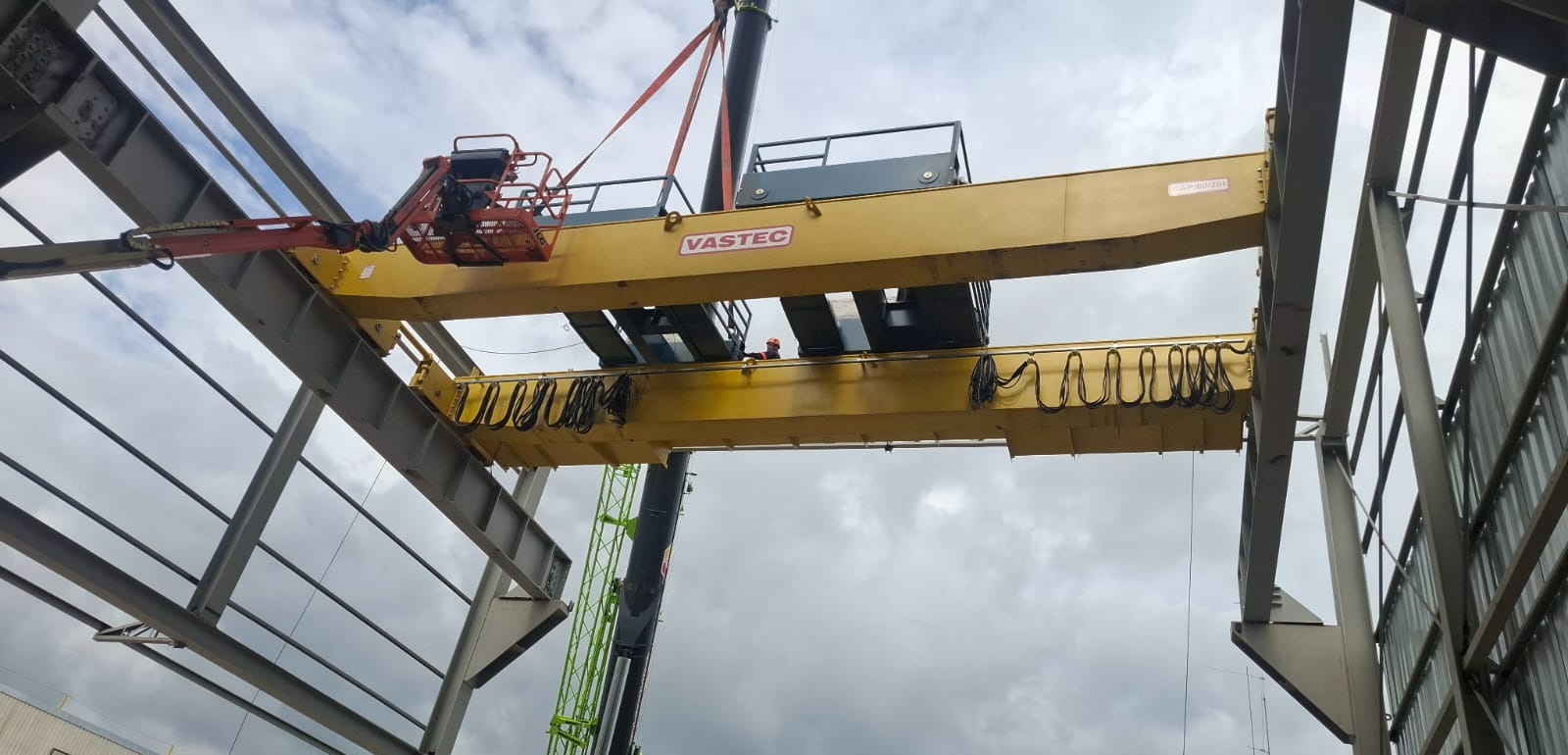

NR-11 — Transporte, Movimentação e Armazenagem

Define requisitos de segurança para operação de pontes rolantes, incluindo sinalização da capacidade máxima de carga, inspeção periódica obrigatória e qualificação dos operadores.

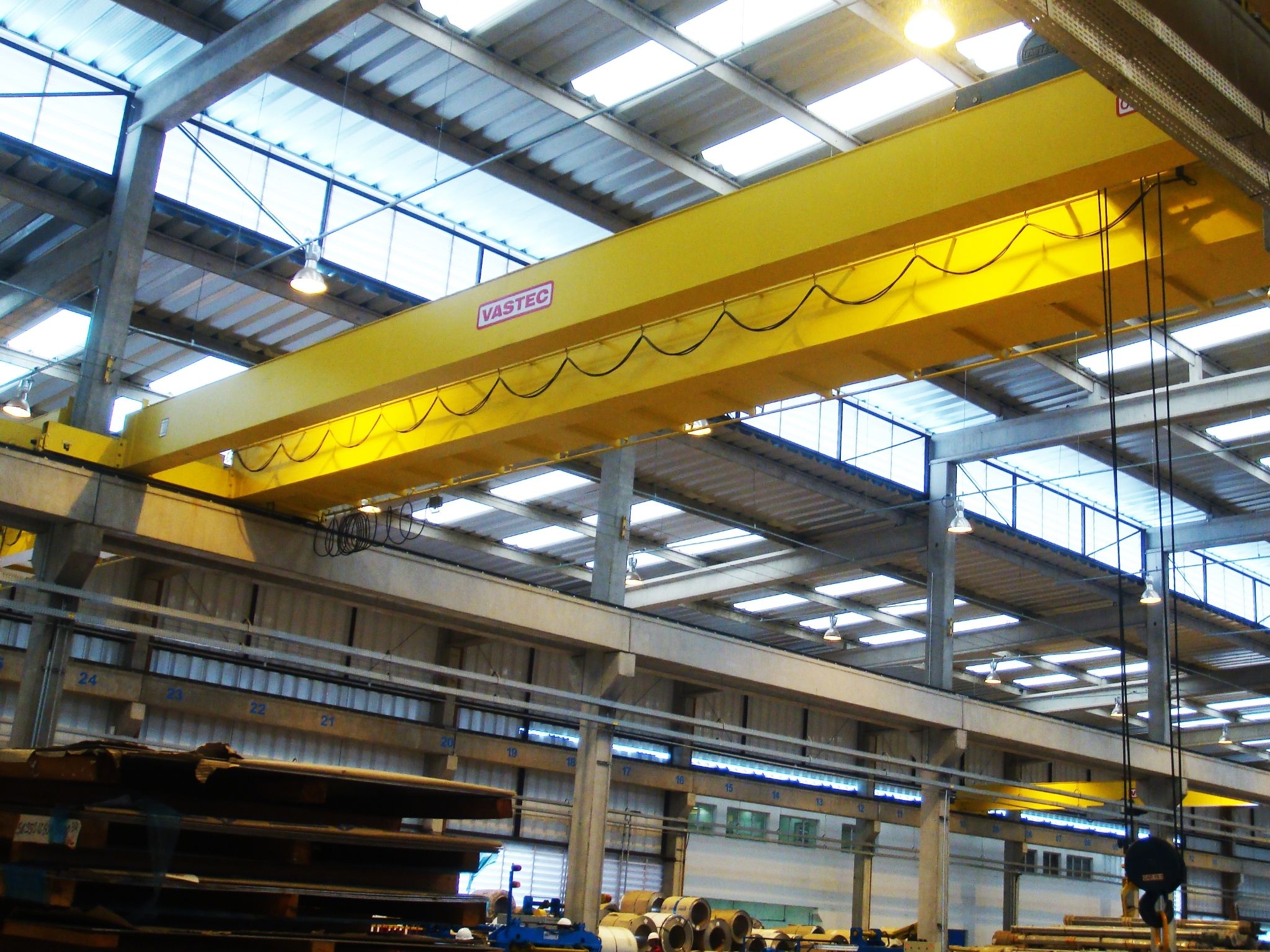

NR-12 — Segurança em Máquinas e Equipamentos

Estabelece requisitos mínimos para projeto, fabricação, instalação, operação e manutenção daponte rolante 15 toneladas, incluindo dispositivos de segurança, sinalização e documentação técnica.

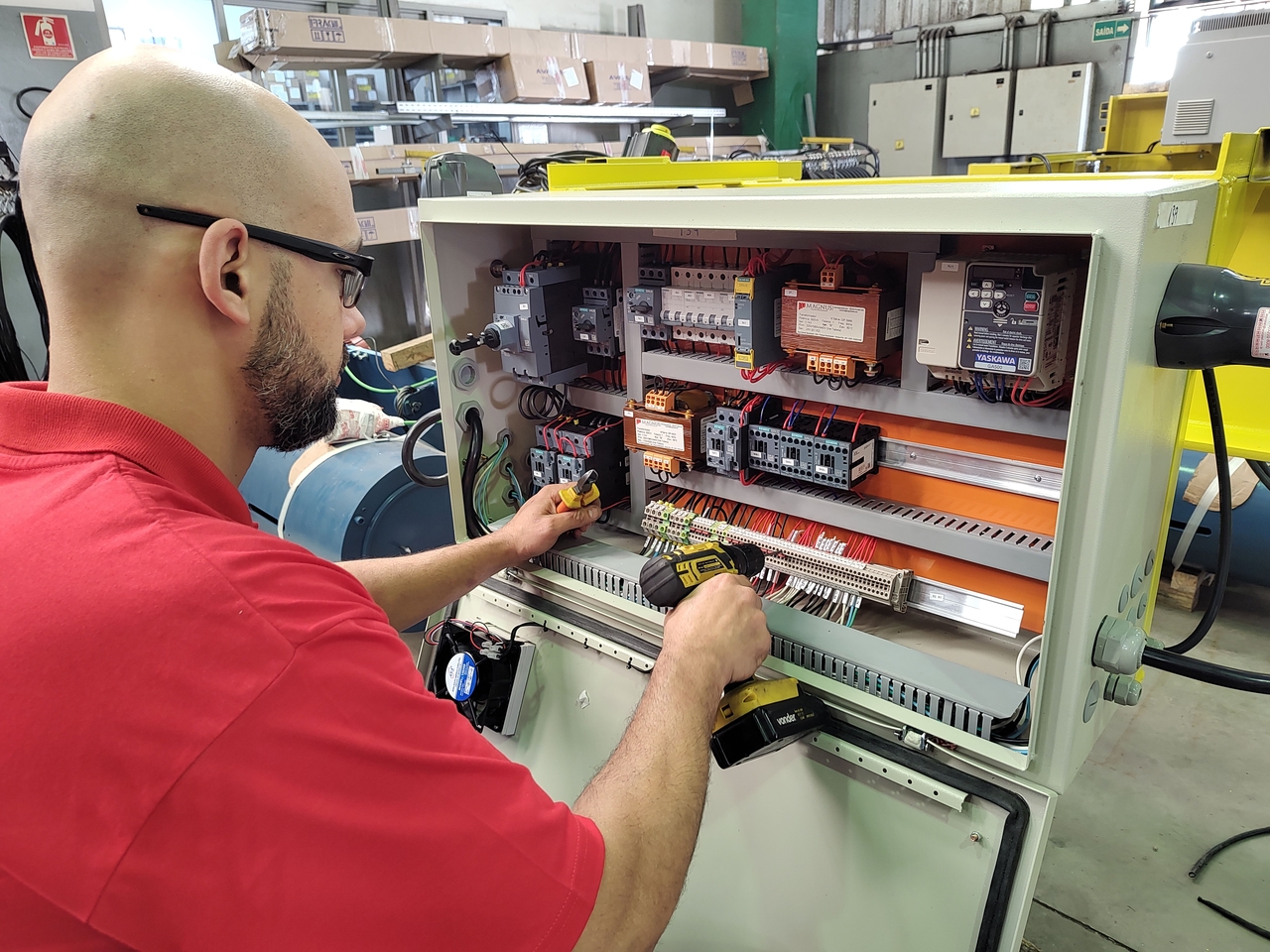

NR-10 — Segurança em Instalações Elétricas

Regula a segurança elétrica de todo o sistema de alimentação da ponte rolante: cabos de alimentação, chaves de proteção, aterramento, inversores de frequência e sistema de controle.

ABNT NBR 8400 — Cálculo de Aparelhos de Içamento

Norma brasileira para o cálculo estrutural de pontes rolantes, definindo coeficientes de segurança, critérios de dimensionamento das vigas, cabos de aço, ganchos e rodas de translação.

FEM 9511 — Classificação de Pontes Rolantes e Talhas

Classifica aponte rolante 15 toneladasnos grupos 1Bm/M3 a 5m/M8 conforme o regime de trabalho, garantindo dimensionamento adequado à vida útil exigida pela operação.

DIN 120 Grupo I — Cálculo de Estruturas de Aço

Norma alemã utilizada como referência complementar para o dimensionamento das estruturas de aço daponte rolante 15 toneladas— vigas, cabeceiras e trilhos de translação.

Como Especificar a Ponte Rolante 15 Toneladas Correta

Para dimensionar a ponte rolante 15 toneladas adequada à sua operação, é necessário levantar cinco informações fundamentais antes de solicitar o projeto ao fabricante:

Com essas informações, a equipe técnica da Vastec elabora o projeto conforme a ABNT NBR 8400, a FEM 9511 e as normas NR aplicáveis, emitindo toda a documentação exigida para instalação e inspeção inicial prevista na NR-12.

Setores que Utilizam a Ponte Rolante 15 Toneladas

A ponte rolante 15 toneladas é um dos modelos mais versáteis do portfólio Vastec, atendendo indústrias que movimentam cargas médias com ciclos variados de operação:

• Metalurgia e fundição — içamento de moldes, lingoteiras e peças fundidas de grande porte

• Indústria automotiva — movimentação de motores, transmissões, carrocerias e conjuntos em linha de montagem

• Siderurgia — movimentação de bobinas, chapas e tarugos em processos de transformação

• Papel e celulose — içamento de rolos e bobinas em linhas de produção contínua

• Mineração — movimentação de equipamentos pesados, peças de reposição e componentes de britagem

• Expedição e logística — carregamento e descarregamento de caminhões e contêineres com ciclos frequentes

• Manutenção industrial — içamento de motores elétricos, trocadores de calor e equipamentos em parada programada

Por Que Escolher a Ponte Rolante 15 Toneladas Vastec?

Com mais de 1.200 clientes atendidos e mais de 3.000 equipamentos de movimentação de cargas fabricados desde 1970, a Vastec é referência nacional em pontes rolantes de 15 toneladas. Estes são os diferenciais que sustentam essa posição:

• Viga caixão com soldagem automatizada — garante uniformidade e resistência estrutural superiores às vigas soldadas manualmente, com rastreabilidade total do processo produtivo.

• Motoredutor independente por cabeceira — elimina o eixo de transmissão central, reduzindo pontos de desgaste e simplificando a manutenção da ponte rolante.

• Sistema de roletes-guia nas cabeceiras — elimina o contato entre os frisos das rodas e os trilhos, reduzindo desgaste e ruído operacional.

• Inversores de frequência de série — partida suave, parada precisa e menor desgaste mecânico em todos os movimentos da ponte rolante 15 toneladas.

• Projeto em ferramentas CAD com cálculo estrutural — cada equipamento é dimensionado individualmente, garantindo conformidade com a ABNT NBR 8400, FEM 9511 e DIN 120 Grupo I.

• Suporte técnico e peças de reposição nacionais — manutenção preventiva e corretiva com cobertura em todo o Brasil, minimizando o tempo de parada não planejada.

Perguntas Frequentes sobre Ponte Rolante 15 Toneladas

Solicite o Projeto da Sua Ponte Rolante 15 Toneladas

Fale com a equipe técnica da Vastec. Informe o vão do galpão, a altura de içamento e o regime de operação — dimensionamos a ponte rolante 15 toneladas ideal conforme FEM 9511, ABNT NBR 8400 e normas NR vigentes.
