Guindaste giratório é um equipamento de movimentação de cargas composto por uma lança horizontal fixada a uma estrutura vertical — coluna ou parede —, que permite elevar e girar cargas em um raio de ação definido. Diferente da ponte rolante, que percorre toda a extensão de um galpão, o guindaste giratório opera em um ponto fixo, atendendo estações de trabalho, linhas de montagem e células de produção com precisão e agilidade. É a solução ideal quando se precisa de alcance localizado, ciclos rápidos e integração com outros equipamentos de movimentação. A Vastec fabrica guindastes giratórios sob medida desde 1970, com mais de 3.000 equipamentos entregues e mais de 1.200 clientes ativos em todo o Brasil.

Como funciona um guindaste giratório

O guindaste giratório opera por meio de três movimentos combinados: elevação vertical da carga pela talha elétrica acoplada à lança, deslocamento horizontal da talha ao longo da lança e rotação da lança em torno do eixo vertical da estrutura. Esse conjunto de movimentos permite posicionar a carga com exatidão em qualquer ponto dentro do raio de alcance do equipamento, sem necessidade de deslocar a estrutura principal.

Componentes principais

Os principais componentes de um guindaste giratório são:

• Estrutura vertical — coluna metálica ou abraçamento em coluna/parede existente

• Lança horizontal — viga W, viga caixão ou perfil estrutural modular

• Talha elétrica de cabo de aço — para elevação da carga

• Sistema de giro — manual ou motorizado

• Painel elétrico — com dispositivos de proteção integrados

• Inversor de frequência — para movimentos suaves e controlados

• Relé de monitoramento de fase — para proteção contínua do sistema elétrico

Tipos e especificações técnicas

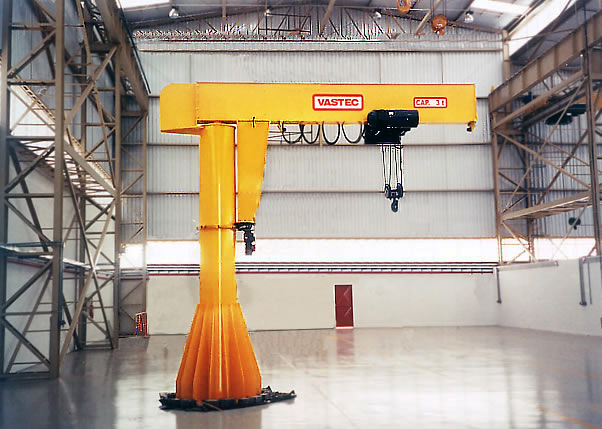

A Vastec oferece dois modelos principais, dimensionados conforme o espaço disponível e a necessidade operacional de cada cliente. Fixado diretamente no piso por meio de coluna metálica, o modelo de coluna é a solução mais robusta para operações de maior capacidade, indicado para estações de trabalho fixas, expedição e linhas de montagem de ciclo intenso. Fixado por abraçamento em colunas metálicas ou de concreto já existentes na estrutura da planta, o modelo de parede é a alternativa econômica para espaços com limitação de área no piso, ideal para complementar pontes rolantes ou pórticos.

Grupos de trabalho disponíveis

Os guindastes giratórios Vastec são fabricados conforme os principais grupos de trabalho da norma FEM 9511, garantindo que o equipamento seja dimensionado para a intensidade real de uso da operação:

A escolha correta do grupo de trabalho é determinante para a vida útil e a segurança do equipamento. A equipe técnica Vastec realiza esse dimensionamento junto ao cliente durante o processo de projeto.

Normas técnicas aplicáveis

Todos os guindastes giratórios Vastec são projetados e fabricados em conformidade com as seguintes normas técnicas:

• NR-11 — Norma Regulamentadora de Transporte, Movimentação, Armazenagem e Manuseio de Materiais

• NR-12 — Norma Regulamentadora de Segurança no Trabalho em Máquinas e Equipamentos

• ABNT NBR 8400 — Cálculo de aparelhos de elevação e movimentação de cargas

• FEM 9511 — Norma europeia para classificação e dimensionamento de talhas

• DIN 120 Grupo I — Norma alemã para dimensionamento de estruturas metálicas

• NR-10 — Norma Regulamentadora de Segurança em Instalações e Serviços em Eletricidade

O cumprimento dessas normas não é apenas requisito legal — é a garantia de que o equipamento operará com segurança durante toda a sua vida útil.

Diferenciais tecnológicos Vastec

Os guindastes giratórios Vastec são equipados com tecnologia que garante controle, segurança e baixo custo de manutenção:

• Inversores de frequência — partida e parada suaves, reduzindo desgaste mecânico e impacto na carga

• Dispositivos de proteção — integrados ao painel elétrico

• Relé de monitoramento de fase — proteção contínua contra falhas na rede elétrica

• Sistema de monitoramento de falhas — identificação rápida de anomalias operacionais

• Peças comerciais de alta disponibilidade — facilidade de manutenção e reposição no mercado nacional

Setores de aplicação

A versatilidade do guindaste giratório o torna aplicável a uma ampla variedade de setores industriais:

• Indústria metal-mecânica e siderúrgica

• Mineração

• Papel e celulose

• Setor automotivo e estamparia

• Expedição e logística interna

• Indústria plástica

Linhas de montagem em geral

Perguntas frequentes sobre guindaste giratório

Perguntas frequentes sobre guindaste giratório

Cada guindaste giratório Vastec é dimensionado por engenheiros especializados, fabricado com peças de alta qualidade e entregue em conformidade com todas as normas técnicas vigentes. Quando você escolhe a Vastec, escolhe um parceiro que conhece sua operação e responde por ela.
